    XY8766 4G安卓核心板(MT8766平臺)

    CPU:MediaTek MT8766 架構:ARM Cortex-A53 四核2.0GHz 操作系統:Android 12.0 內存 : 1GB+8GB/2GB+16GB/3GB+32GB 網絡支持:2G/3G/4G全網通 無線連接:WiFi/Bluetooth/GPS/Beidou

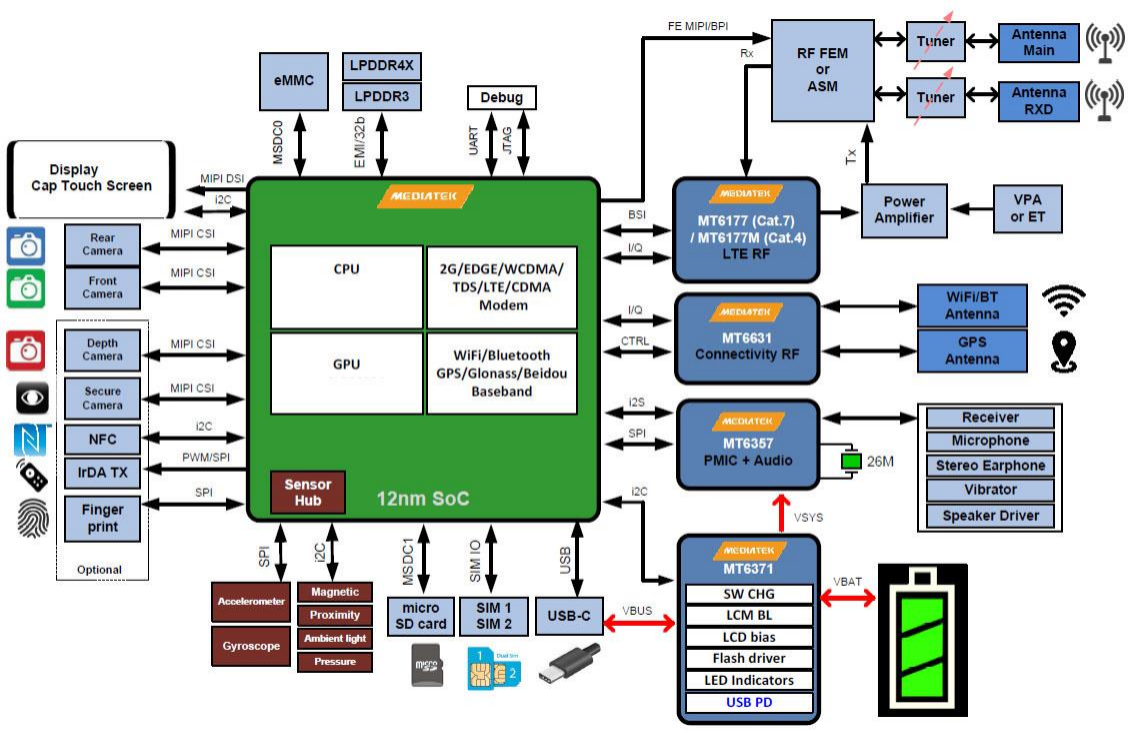

      XY8766 是一款基于 MTK 的 MT8766 平臺、工業級高性能、可運行 android12.0 操作系統的 4G 智能模塊,三款模塊硬件是相互兼容,支持 LTE-FDD(CAT-7)/LTE-TDD(CAT-7)/WCDMA/TD-SCDMA/EVDO/GSM 等多種制式;支持 WiFi5 802.11 a/b/g/n/ac,BT v2.1+EDR,3.0+HS,v4.1+HS,v5.0 支持 Beidou (北斗), Galileo,Glonass,GPS,QZSS 多種制式衛星定位;擁有多個音頻、視頻輸入輸出接口和豐富 的 GPIO 接口。


    網絡頻段:

    類型

    頻段

    LTE-FDD

    B1/B2/B3/B5/B7/B8/B20(B17)/B28

    LTE-TDD

    B34/B38/B39/B40/B41

    TD-SCDMA

    B34/B39

    GSM

    B2/B3/B5/B8

    WiFi 802.11a/b/g/n/ac

    2400~2483.5MHz/5725~5850MHz/5925MHz

    BTv2.1+EDR,3.0+HS,V5.0

    2400~2483.5MHz

    GNSS

    Beidou(北斗),Galileo,Glonass,GPS,QZSS

    XYXY8766 是貼片式模塊,共有 166LCC 管腳。尺寸僅有 40.5mm × 50.5mm ×2.85mm,可以通過焊 盤內嵌于各類 M2M 產品應用中,非常適合開發車載電腦、多媒體終端、智能家居、物聯網終端等移動 設備。


    主要性能參數:

    Process

    12nm

    應用處理器

    4xCortex-A53 2.0Ghz

    GPU

    IMG GE8300 @ 660 MHz

    攝像頭接口

    2 MIPI CSI(4 Data lanes)

    21MP @ 30fps

    video decode

    1080p 30fps H.264/H.265

    video encode

    1080p 30fps H.264

    LCM 接口

    MIPI DSI(4 Data lanes)


    其他性能參數:

    性能

    說明

    調制解調處理器

    MIPS32 處理器

    ARM 最高頻率 864MHz

    256KB L2

    供電

    VBAT 供電電壓范圍:3.5V~4.35V

    典型供電電壓:4.2V

    發射功率

    Class 4 (33dBm±2Db) for GSM850/GSM900

    Class 1 (30dBm±2Db) for DCS1800/PCS1900

    Class E2 (27dBm±3Db) for EGSM900/GSM850 8PSK

    Class E2 (26dBm±3Db) for DCS1800/PCS1900 8PSK

    Class 3 (24dBm+1/-3Db) for WCDMA bands

    Class 3 (24dBm+1/-3Db) for TD-SCDMA B34/B39

    Class 3 (23dBm ±2.7Db) for LTE FDD bands

    Class 3 (23dBm ±2.7Db) for LTE TDD bands

    LTE 特性

    支持 3GPP R9 LTE CAT-7 DL/CAT-13 UL

    支持 1.4 – 20 MHz 射頻帶寬

    支持下行 2 x 2 MIMO

    FDD: Max 300Mbps (DL), 150Mbps (UL)

    TDD: Max 300Mbps (DL), 150Mbps (UL)

    WCDMA 特性

    支持 3GPP R9 DC-HSPA+

    支持 16-QAM, 64-QAM and QPSK modulation

    3GPP R6 HSUPA: Max 11.5Mbps (UL)

    3GPP R8 DC-HSPA+: Max 42.2Mbps (DL)

    TD-SCDMA 特性

    支持 3GPP R8 1.28 TDD

    TD-HSDPA:MAX 2.8Mbps(DL)

    TD-HSUPA:MAX 2.2Mbps(UL)

    GSM/GPRS/EDGE 特性

    GPRS:

    支持 GPRS multi-slot class 12

    編碼格式:CS-1,CS-2,CS-3 和 CS-4

    每幀最大 4 個 Rx 時隙

    GSM/GPRS/EDGE 特性

    EDGE:

    支持 EDGE multi-slot class 12

    支持 GMSK 和 8PSK

    編碼格式:CS1-4 和 MCS 1-9

    WLAN 特性

    2.4GHz/5GHz 雙頻段,支持 802.11a/b/g/n/ac,最高至 150Mbps

    支持 AP 模式

    Bluetooth 特性

    BT v2.1+EDR,3.0+HS,v4.1+HS,V5.0

    衛星定位

    Beidou(北斗), Galileo,Glonass,GPS,QZSS

    EMMC

    最高支持 Emmc 5.1,128G Byte

    DDR

    最高支持 4G Byte @ 1 x LPDDR3 1866MHz

    短消息 (SMS)



    Text 與 PDU 模式

    點到點 MO 和 MT

    SMS 廣播

    SMS 存儲:默認 SIM

    AT 命令

    不支持

    音頻接口

    音頻輸入:

    3 組模擬麥克風輸入

    1 路作為耳機 MIC 輸入,另兩路是正常通話降噪 MIC

    音頻輸出:

    AB 類立體聲耳機輸出

    AB 類差分聽筒輸出

    AB 類差分輸出給外部音頻功放

    USB 接口

    支持 USB2.0 高速模式,數據傳輸速率最大 480Mbps

    用于軟件調試和軟件升級等

    支持 USB2.0 OTG

    USIM 卡接口

    2 組 USIM 卡接口

    支持 USIM/SIM 卡:1.8V 和 3V

    支持雙卡雙待

    SDIO 接口

    支持 SD/SDHC/MS/MSPRO/MMC/SDIO2.0 or 3.0 4bit SDIO

    支持熱插

    I2C 接口

    4 組 I2C,最高速率至 400K,當使用 I2C 的 DMA 時最高速度可以達到

    3.4Mbps,用于 TP、Camera、Sensor 等外

    ADC 接口兩路,用于通用 ADC,Input range=0.05~1.45V
    天線接口MAIN 天線、DRX 天線、GNSS 天線、WIFI/BT 天線、FM RX 天線接口
    物理特征

    尺寸:40.5±0.15×50.5±0.15×2.8±0.2 mm

    接口:LCC

    翹曲度:<0.3mm

    重量:10.9

    溫度范圍

    正常工作溫度:-20°C~ +70°C

    極限工作溫度:-25°C 和+80°C 1)

    存儲溫度:-40°C ~ +85°

    軟件升級通過 USB
    RoHS符合 RoHS 標準
